A2 System Explorer Interaktive 3D-Einbauorte, Leitungswege und elektrische Topologie

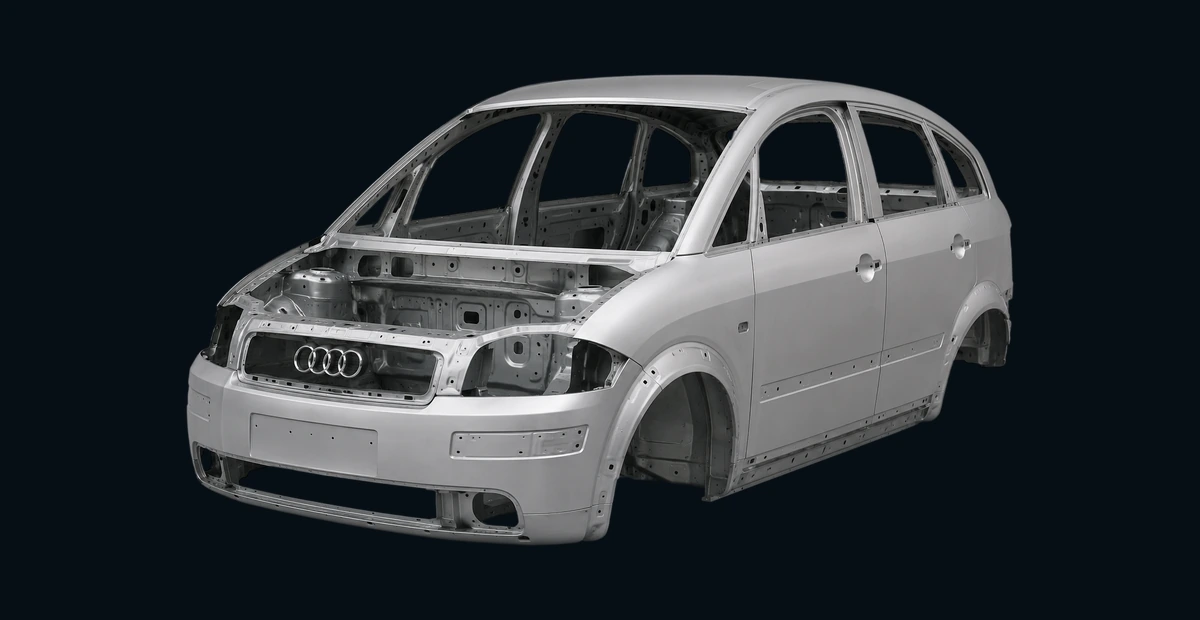

Freigestellte Audi-A2-Karosserie als Projektmotiv

Der A2 System Explorer verbindet eine eigenständig erzeugte 3D-Fahrzeugnäherung mit quellengebundenen Einbauorten, Leitungsverbindungen, Sicherungen, Massepunkten, Steuergeräten und Pinangaben.

3D-Lage Räumliche Orientierung im Fahrzeug mit klar gekennzeichnetem Genauigkeitsstatus.
Elektrische Topologie Strom-, Masse-, Signal- und Buspfade bleiben von der geometrischen Leitungsführung getrennt.
Quellenbindung Originalplan, SSP, Einbauort und zulässige Ableitung werden transparent ausgewiesen.

Unabhängiges technisches Projekt. Keine Verbindung zu oder Beauftragung durch Audi AG. Die prozedurale Fahrzeuggeometrie ist kein Audi-CAD-Modell.

Systemübersicht Elektrische Topologie, räumliche Einbauorte und Quellenabdeckung getrennt bewertet
Stecker- und Pinregister Quellengebundene Angaben; offene Pins bleiben ausdrücklich als offen markiert
Sicherungen und Relais · Schalttafel links Eigenständig nachgezeichnete Platzanordnung; Bestückung und Verbraucher sind variantenabhängig
Aussagegrenze: Die Ansicht ersetzt weder den variantenrichtigen Stromlaufplan noch eine Prüfung am Fahrzeug. Nicht dokumentierte und nicht bestückte Plätze bleiben sichtbar.
Massepunkt 44 · Massepfad-Arbeitsplatz Physischer Karosseriepunkt, Leitungssatz-Verbindungen und belegte Verbraucherzweige
Aussagegrenze: 44 ist ein physischer Massepunkt. 119, 179, 284, 279, 277 und 249 sind Verbindungen in Leitungssätzen, keine weiteren Massebolzen. Ein gemeinsamer Massebezug ist kein Ursachennachweis.
A99 · Komfort-Versorgungsarbeitsplatz J393-Ausgang, A99-Verteilung und getrennte 10-A-/30-A-Leistungszweige
Aussagegrenze: A99 ist der von J393 Pin 1/10 gespeiste Klemme-87-Zweig. Die Türsteuergeräte und V1 besitzen daneben eigenständige Sicherungszweige. Ein dargestellter Pfad durch J393 ist keine Offenlegung seiner internen Schaltung.
Datenqualität und Coverage Audit des modellierten Bestands – keine Vollständigkeitsangabe zum realen Fahrzeug
Aussagegrenze: Die Kennzahlen beschreiben nur die im Explorer vorhandenen Datensätze, Quellenklassen und offenen Punkte. Sie sind kein Prozentwert für die technische Vollständigkeit des Audi A2.

Qualitätsbericht wird geladen.

Motorregelung bei Leerlauf- und Lastübergängen Leerlaufregelung, Luftpfad, Klimasignale, Lastübergänge und Bordnetzbezüge
Szenario wird geladen.
Quellenregister Textreferenzen ohne eingebettete Originalabbildungen
